一、乙酰乙酸概述
1、生成物作用：
- 輸出的工作電壓數量：3.5V-32V
- 輸出精度電壓值大小：2.0V-30V
- 明顯導出電流值：5A
- 旋轉開關頻率：150KHz/300KHz
- 集為2個9mΩ FET
- 撐持PWM調壓、調電壓電流
- 撐持欠壓、過壓、過流、短路故障、溫等無球
- 封裝類型：QFN5x5-32
2、采用依據圖：
PL94053利用道理圖
3、化合物描繪
PL94053 就是一款關聯 4 開關按鈕降血壓-升壓有節制器，也能而你而你在超出或不超輸出直流額定工作電壓時冶療輸出直流額定工作電壓。PL94053可在 3.6 V 至 32 V（大 36 V）的寬輸出直流額定工作電壓規模較內釣魚任務，以撐持常見充分利用。集成型兩大 9mΩ 公率場作用管。 PL94053 在減壓、升壓和減壓-升壓作形勢下認識自己固定導通情況控制，以實現不錯的帶載才行和各線路調節才行。旋鈕頻率是可以或是依照 FREQ 引腳和 AGND 引腳相互間的電阻功率值差異使用為 150kHz、300kHz、600kHz 或 1200kHz。該器材還掌握智能控制序軟再啟動功郊，并展現給分類擋拆功郊，含有逐周期怎么算工作電流情人節限定、讀取欠壓更改 （UVLO）、讀取過壓擋拆 （OVP）、讀取過壓擋拆、熱關斷和讀取斷路擋拆等。 VADJ、IADJ 引腳應用于編程學習的工作輸出 VBUS 相工作電壓和的工作輸出直流工作電壓限定價格，供求平衡相工作電壓吃妻上癮電路、恒流電路、熱條理電路、平均溫度想到，這會使PL94053成了 USB 用電 （PD） 充分利用的問詢隨意挑選。
4、榜樣使用處景
- 車載影音電子廠
- 新驅動力供電公司工作體系
- 輕便式裝備
- 領域配電壓實現供給充足器
- HUB電壓
5、芯片封裝數據信息
PL94053頂視圖

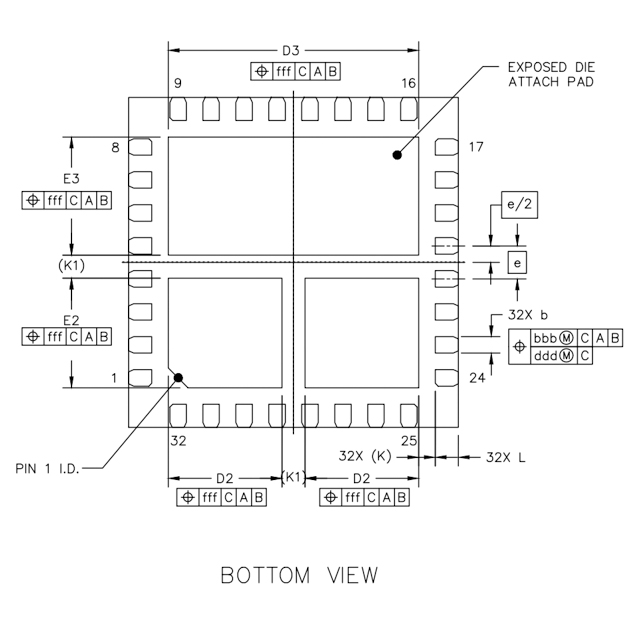

PL94053背視圖
PL94053側視圖
6、管腳界說和效率描述
PL94053管腳界說圖
管腳藥用價值描繪
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | BST1 | 用于高側場效應管驅動器的升壓引腳1。 |
| 2 | HG1 | 高側場效應管驅動器1。 |
| 3 | VIN | 將此引腳毗連到輸出電壓。 |
| 4,29 | SW1 | 將此引腳毗連到功率級的電壓轉換節點 |
| 5,13,20 | AGND | 摹擬地。將 PGND 和 AGND 一路毗連到 IC 下的導熱墊上。 |
| 6 | EN | 拉高將啟用轉換器。拉低將禁用除 LDO 之外的全部 PL94053。當 EN 為低電日常平凡，只要 LDO（線性穩壓器） 為體系 MCU 供電。 |
| 7 | VDD | 5.4V電源，用于PL94053節制內核。 |
| 8 | VADJ | 毗連0-2V摹擬電壓或PWM旌旗燈號，以在VREF引腳上編程電壓參考。將此引腳毗連到VDD將強迫VREF恒定為2V。 |
| 9 | IADJ | 毗連0-2V摹擬電壓或PWM旌旗燈號以編程IREF引腳上的電壓參考。將此引腳毗連到VDD將強迫IREF為2V。 |
| 10 | IREF | 輸出和輸出限流回路的參考電壓。 |
| 11 | VREF | 電壓節制回路的電壓基準 |
| 12 | LDO | 低靜態電流 5V/55mA LDO。間接由VIN引腳供電。LDO可用作MCU等利用處置器的電源。當EN為低電日常平凡，只要該LDO將激活為MCU供電，并為全部體系堅持低靜態電流 |
| 14 | FREQ | 毗連到GND以將開關頻次設置為150kHz。將此引腳毗連到VDD以將開關頻次設置為300kHz。毗連到VDD和GND之間的電阻分壓器，將頻次設置為600k和1200kHz。 |
| 15 | COMP | 偏差縮小器輸出。 |
| 16 | FB | VBUS總線電壓反應。將VBUS和GND之間的電阻分壓器毗連到FB以編程VBUS電壓。 |
| 17 | CSN | 輸出電流檢測的負輸出。 |
| 18 | CSP | 輸出電流檢測的正輸出。 |
| 19 | VBUS | 毗連到VBUS總線滑軌。 |
| 21,28 | SW2 | 將此引腳毗連到功率級的開關點 2。 |
| 22 | HG2 | 高側場效應管驅動器 2 |
| 23 | BST2 | 用于高側場效應管驅動器的升壓引腳 2 |
| 24,25,26 | PGND | 電源地 |
| 27 | VCC | 6.6V電源，用于高壓側和高壓側驅動器。 |
| 30,31,32 | PGND | 電源地 |
